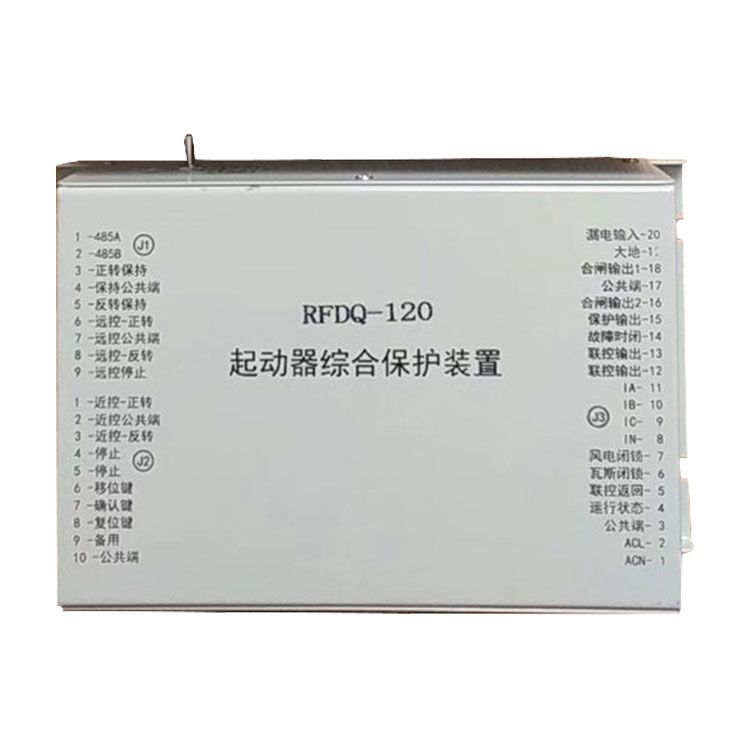

RFDQ-120磁力起動器綜合保護裝置產品功能

1.特大短路瞬時保護:保護電流與開關主體額定電流有關,其整定電流為20In±20%、動作時間t4≤2～3ms

2.短路瞬時保護:保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15%、動作時間t3≤0.1ms

3.短路短延時或定時限保護:保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調6～12Ir1±15%電動機保護、3～6Ir1±10%配電保護、延時動作整定時間t2=0.2s

4.過載長延時保護:保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4～1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s [2] 　缺相、斷相保護:動作整定時間為2s

RFDQ-120磁力起動器綜合保護裝置使用環境：

1裝置應能在下列環境下正常工作:

a海拔不超過2000米;

b周?chē)諝鉁囟葹?/span>-5攝氏度 —+40 攝氏度;

c空氣相對濕度不大于95%在25攝氏度時;

d在無強烈震動和沖擊振動的地方;

e與垂直面的安裝傾斜度不超過15°;

 f含有沼氣和煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸氣.
